性 能

● 当与合适的套管或接头配合时，提供全屏蔽和密封可分离连接。可长期在水下或其它恶劣条件下运行
● 内置式电容测试点可以安装带电指示器以确定线路状态
● 无最小相间安全距离要求
● 安装可以是垂直、水平或任意角度

标 准

满足GB/T 12706.4-2002及IEC 60502.4-2005标准的要求。

安 装

● 无需任何特殊工具，包带或填充
● 电缆接头安装到相关部件后立即通电运行
● 可与符合EN50180/EN50181 DIN47636/HN52-S-61标准规定的套管、插头或母排设备配合。

用于连接电缆与变压器、开关柜、电缆分接箱等设备
● 适用于户内和户外安装
● 系统电压最高24kV
● 持续额定电流250A（300A过载可持续8小时）
● 电缆特性
     - 聚合物绝缘电缆（XLPE、ERP等）
     - 铜或铝导体
     - 具有半导电或金属屏蔽
     - 导体尺寸25～120mm2

● 250A直通电缆接头
● 铜或铝质压接端子
● 不锈钢安装压板
● 清洁纸
● 硅脂
● 安装指导说明书

● 产品合格证

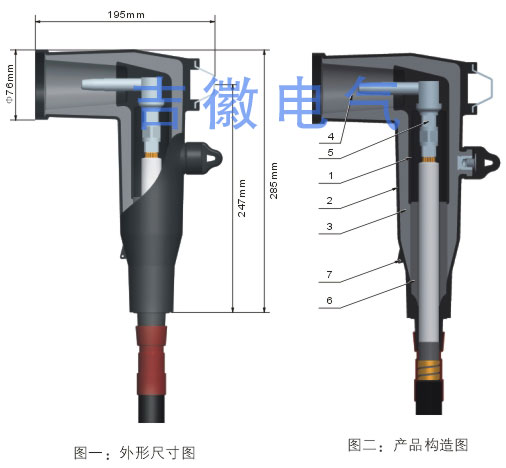

1、 导电杆：与压接端子为一体式结构
2、 内半导电层：预制的EPDM导电橡胶有效的控制电气应力
3、 电压测试点： 用于测试线路是否带电需要和带电指示器配合
4、 应力锥应力控制： 改善电场分布
5、 电缆入口：开口尺寸与电缆匹配，并保证可靠的防水密封性能
6、 外半导电层： 预制的EPDM导电橡胶与电缆屏蔽的配合实现屏蔽连续，并确保外半导电层处于接地状态
7、 接地眼：连接接地电缆将屏蔽层接地
8、 绝缘层：高品质的EPDM（三元乙丙橡胶）制成
9、环形槽：可供三相固定卡环使用
